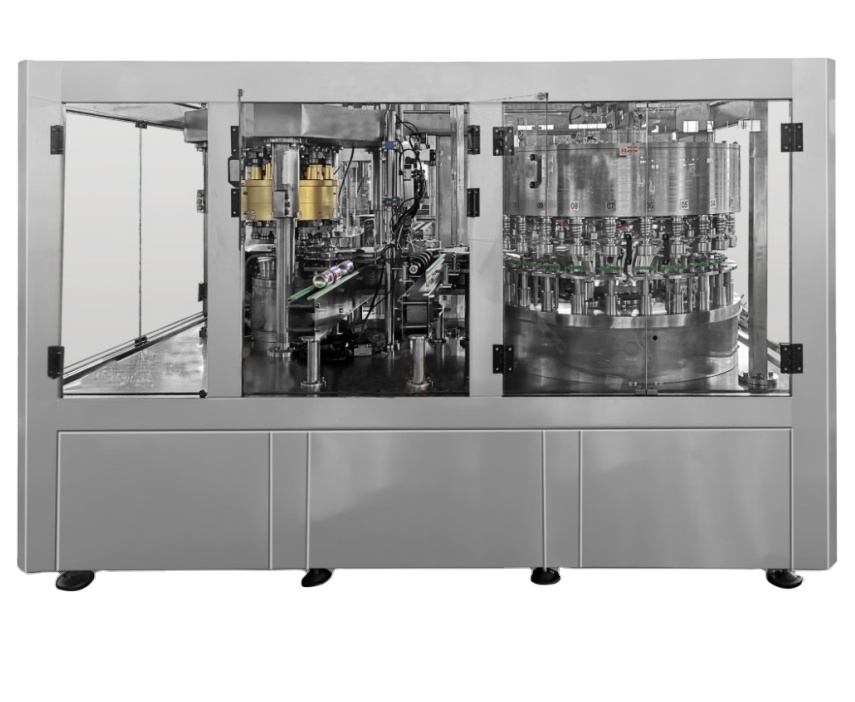

מכונת מילוי ותפירה של פחיות אלומיניום

שדרוג חלק מכסה:

1. מבנה כללי סביר ויפה יותר

2. ראש תפירה ברור יותר, לאמץ מיסבים כבדים אשר מאריכים את שירות מצלמת התפר, זמן השירות הרגיל מתארך פי 5.

3. מבנה פירים תאומים: גליל התפר הראשון וגליל התפירה השני מופרדים. המשתמש יכול להתאים ולשלוט על גלילי התפרים בנפרד.

4. כיוון הסיבוב הוא נגד כיוון השעון בתהליך התפר; הפחיות המכוסות עוזבות את חלק המכסה באופן אוטומטי ככיוון שלו כדי למנוע ריבה ושריטות.

5. צילינדר מילוי הוא מבנה קשת, אין זווית מתה כדי למנוע נוזל שנשאר. הוא מאמץ עיצוב נקי אוטומטי של CIP לניקוי מבלי לקרוע את ראשי המילוי לאחר העבודה.

מכונה זו היא הציוד שתוכנן וייצור על בסיס 30 שנות ניסיון באריזת משקאות.

הוא מאמץ עקרון מילוי רגיל, והרכיבים החשמליים העיקריים מאמצים מוצרי יבוא, כמו PLC "Siemens", ממיר תדרים "Delta" וחיישן קירבה "Omron" ויציאה אנלוגית "Siemens". זה מהירות מילוי גבוהה, פועל יציב, תפירה באיכות גבוהה, מראה נעים, נוח לשימוש ותחזוקה, תפעול מסך מגע, בקרת תדרים והמרחקים בין מפלס הנוזל לשפת הפחית הם עקביים. זהו ציוד אידיאלי עבור מפעלי משקאות ומפעלי מזון.

המשתמש יכול להגדיר את מהירות הייצור על מסך המגע. המכונה מתריע אוטומטית על כל התקלות הנפוצות ומראה את הסיבה ומיקום התקלה, PLC מזהה ומחליט להמשיך או לעצור את המכונה בהתאם לרמת התקלה.

הוראות שימון שמן אוטומטי למכונת מילוי ואיטום

1-מיכל שמן ומשאבת שמן

2-צינור שמן

יחידת הפצת שמן 3-טופ

מכלול 4 ראשים

מכלול שלדות 5 טרקטורים

ערוץ נפט 6-Return Oil

7-משטח עבודה

1. מבוא למערכת הסיכה האוטומטית של מעגל שמן של מכונת המילוי והתפירה

שימון מעגל השמן האוטומטי הוא מערכת עזר מרכזית למכונת המילוי והתפירה. עבור חלקי התנועה ההדדית במהירות גבוהה כגון מצלמות, מיסבים, מסילות מובילות, שרשראות, תומכים מסתובבים ומנגנוני ההילוכים של הציוד, הוא מספק שמן סיכה אוטומטית במחזור מוגדר ובכמות קבועה, מחליף את השמן הידני ומבטיח את הפעולה הרציפה והיציבה של המכונה כולה.

2. מבוא לתפעול שימון מעגל השמן האוטומטי

שמן הסיכה מאוחסן במיכל השמן הראשי ①. לאחר שנלחץ על ידי משאבת הסיכה, הוא מועבר דרך הצינור אל ② צינור אספקת השמן, ולאחר מכן נשלח ③ ליחידת חלוקת השמן העליונה. יחידת חלוקת השמן משלימה את חלוקת השמן הכמותית ומספקת שמן ברצף לכל נקודת סיכה. רכיבי המפתח כגון ④ מכלול ראש המכונה ו- ⑤ מכלול שלדת הטרקטור מקבלים אספקת שמן מאולצת. השמן הנותר מועבר לאזורי סיכה נעים אחרים. שמן הסיכה העולה על גדותיו בכל נקודת סיכה זורם חזרה למשטח העבודה דרך ⑥ תעלת השמן החוזרת, ולאחר שנאסף על משטח העבודה, הוא חוזר ① למיכל השמן הראשי, ובכך משיג סיכה במחזור סגור של שמן הסיכה.

3. זרימת עבודה

1. ה-PLC של הציוד מפעיל את משאבת הסיכה להתניע במרווחי הזמן שנקבעו מראש;

2. משאבת הסיכה קובעת לחץ שמן, ושמן הסיכה מועבר דרך הצינור אל המפיץ;

3. שסתום החלוקה מזריק שמן לכל נקודת שימון בצורה כמותית ורציפה;

4. מתג זיהוי הזרימה מזהה את זרימת הצינור ומאשר שאספקת הנפט תקינה;

5. כאשר מגיע זמן אספקת השמן שנקבע מראש, משאבת השמן נעצרת ומחכה למחזור הסיכה הבא;

6. במקרה של חוסר שמן או חסימת צנרת, המערכת מפעילה אזעקה, ומסך המגע מציין את התקלה. (בזמן פעולה רגיל, משאבת השמן פועלת תמיד)

4. יעדי סיכה עיקריים

איטום מצלמות, מיסבים, מסילות מובילות, גלגלי שיניים, ומושבי שלדת טרקטור.
